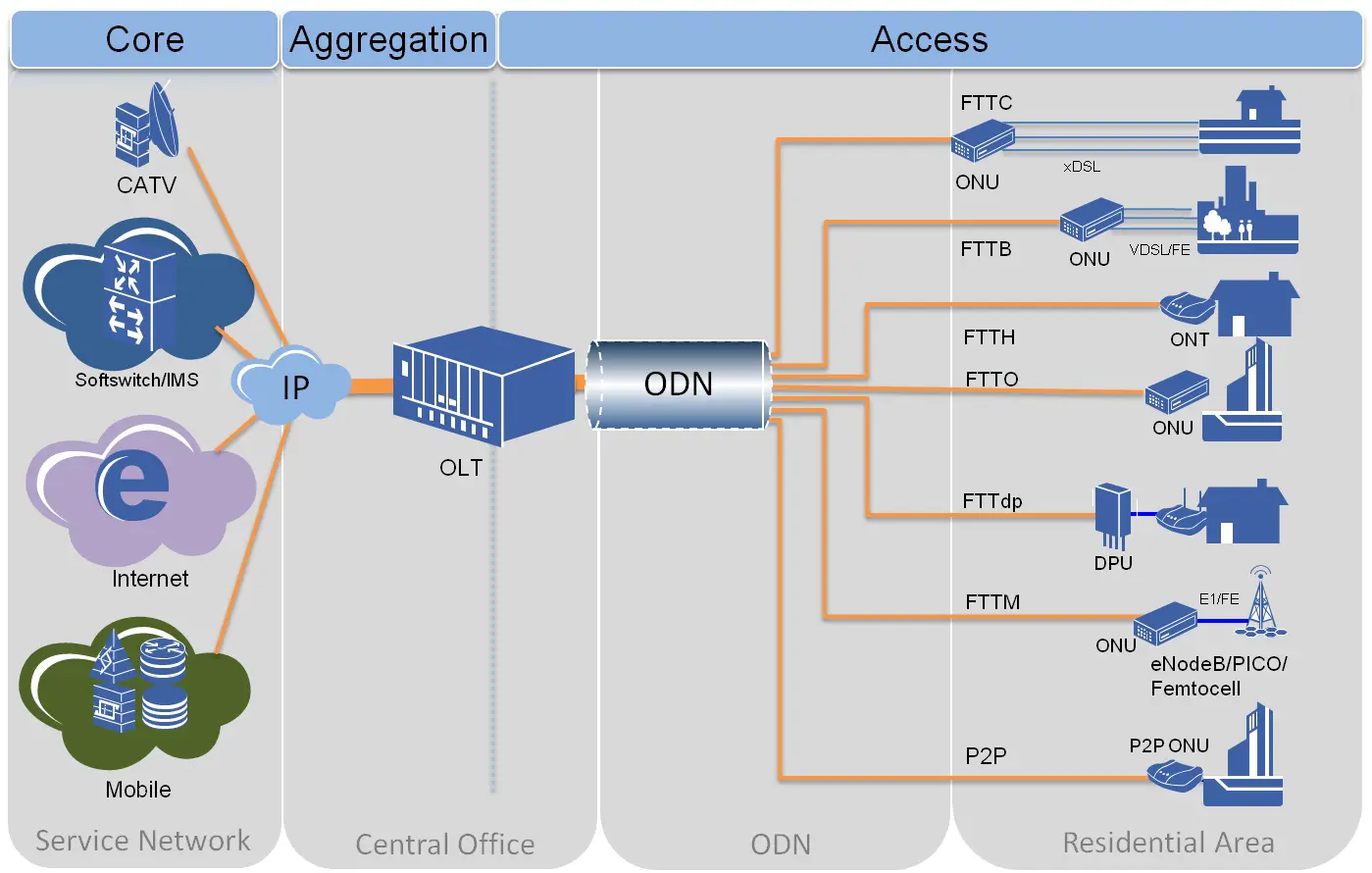

اجزای شبکه FTTH از مرکز تا منزل کاربر
1. مرکز مخابراتی و OLT
OLT (Optical Line Terminal) قلب شبکه FTTH است و در مرکز مخابرات یا دیتاسنتر نصب میشود.
کارکرد: تبدیل سیگنالهای اینترنتی به نور و ارسال آنها از طریق فیبر نوری، مدیریت پهنای باند و تقسیم منابع بین کاربران مختلف.
توضیح ساده برای کاربران: مثل یک ایستگاه کنترل مرکزی است که اینترنت را به خانهها میفرستد.
2. فیبر نوری (Fiber Optic Cable)
نوعها: Single-mode برای فاصلههای طولانی، Multi-mode برای فواصل کوتاهتر.
ویژگیها: سرعت بسیار بالا، پهنای باند بزرگ و کمترین افت سیگنال در مسیرهای طولانی.
کاربرد ساده: مانند خطوط اتوبوس تندرو که اطلاعات اینترنت را سریع و بدون توقف منتقل میکنند.

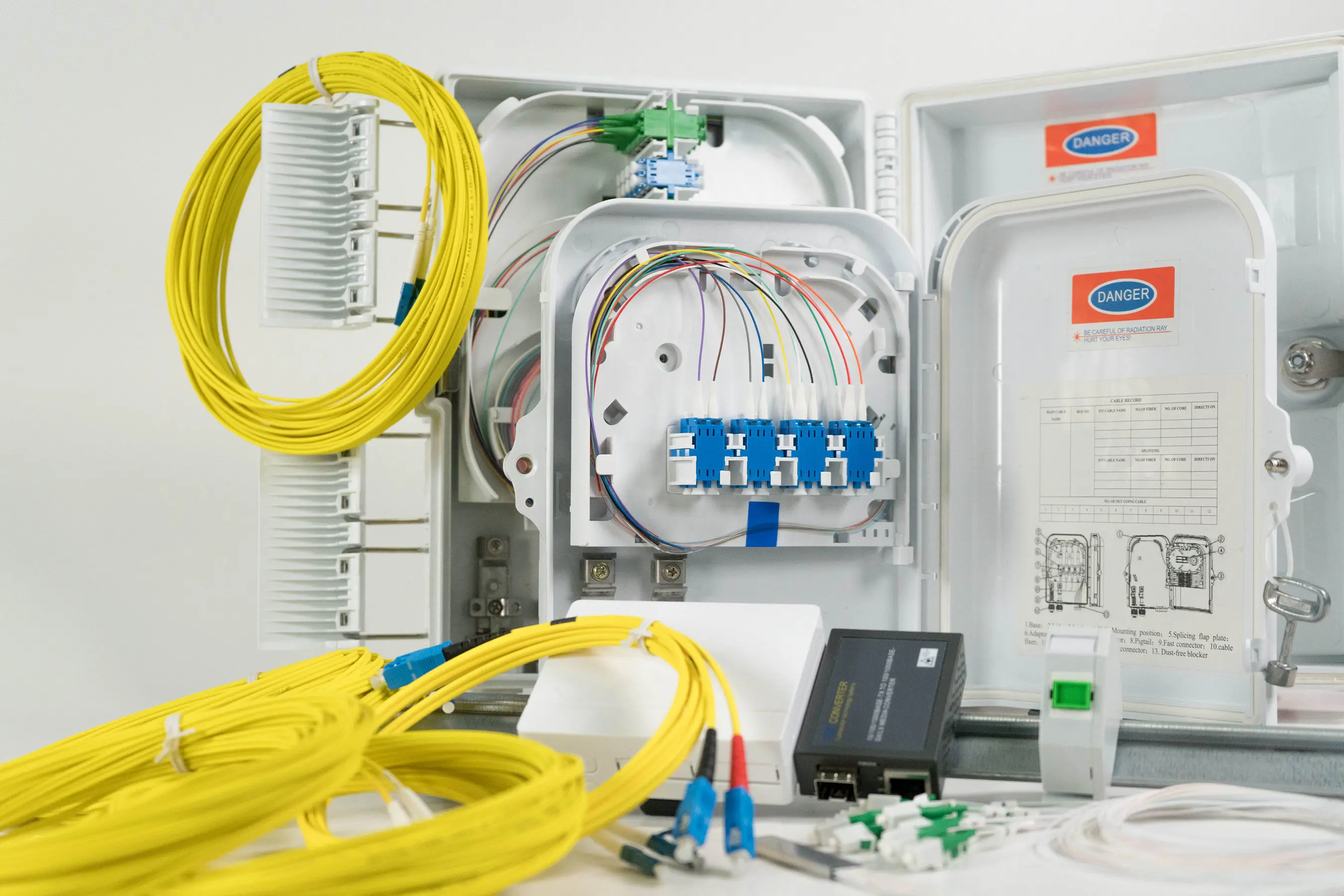

3. تجهیزات پسیو (Passive Components)
Splitter: سیگنال نوری را بین چند خانه یا کاربر تقسیم میکند. نسبت معمول: 1:16 یا 1:32.
Patch Panel و Adapter: اتصال و سازماندهی کابلها و محافظت از فیبرها.
توضیح ساده: مثل جعبه پست است که اینترنت را بین خانهها توزیع میکند و مانع گره خوردن کابلها میشود.
4. شبکه توزیع تا منزل
Distribution Fiber: مسیرهای فیبر از مرکز مخابرات تا ناحیههای مسکونی.
Drop Cable و FTB (Fiber Termination Box): کابل و جعبهای که فیبر را وارد خانه میکند و آن را آماده اتصال به تجهیزات کاربر میکند.
توضیح ساده: مثل خیابان و کوچهای است که اینترنت را مستقیم به در خانه شما میآورد.
5. تجهیزات کاربر نهایی (ONT / ONU)
ONT: سیگنال نوری را به الکترونیکی تبدیل میکند و اینترنت را به مودم، رایانه، تلفن VoIP و تلویزیون IPTV میرساند.
ویژگیها: پشتیبانی از Wi-Fi، چند پورت شبکه و سرویسهای چندرسانهای.
توضیح ساده: مثل جعبه تبدیل در خانه شما است که اینترنت و خدمات دیجیتال را آماده استفاده میکند.
6. شبکه داخلی خانه یا دفتر
Router / Switch: اینترنت را بین دستگاههای مختلف توزیع میکند.
Wi-Fi Access Point: اتصال بیسیم به گوشی، لپتاپ و تبلت.
امنیت و مانیتورینگ: کنترل مصرف اینترنت و حفاظت از شبکه خانگی.
توضیح ساده: شبکه داخلی خانه شما که اینترنت را به تمام دستگاهها میرساند.
7. نظارت و نگهداری
NMS (Network Management System): نظارت بر عملکرد تجهیزات OLT و ONT.
OTDR Testing: بررسی کیفیت فیبر نوری و شناسایی مشکلات احتمالی.
توضیح ساده: تیم فنی همیشه شبکه را بررسی میکند تا اینترنت بدون قطعی و سریع باقی بماند.
