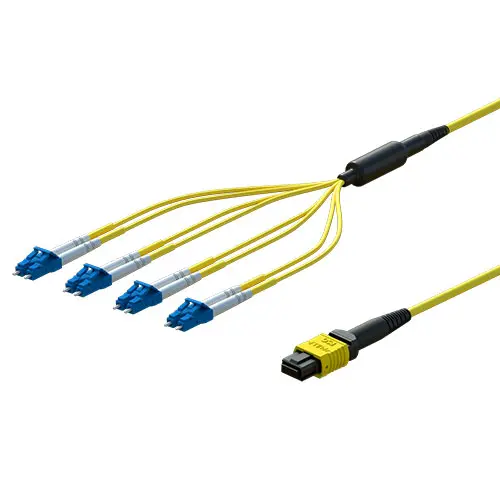

کانکتورهای MPO (Multi-fiber Push On) نوعی از کانکتورهای فیبر نوری هستند که بهطور خاص برای اتصال چندین فیبر نوری در یک زمان طراحی شدهاند. این کانکتورها معمولاً در شبکههای فیبر نوری با ظرفیت بالا و در برنامههایی که نیاز به اتصال سریع و آسان چندین فیبر دارند، استفاده میشوند.
ساختار و طراحی
کانکتورهای MPO (Multi-fiber Push On) به عنوان یک راهحل حیاتی در سیستمهای فیبر نوری مدرن، دارای ساختار و طراحی خاصی هستند که آنها را از سایر کانکتورها متمایز میکند. این کانکتورها بهطور معمول قابلیت اتصال 12 تا 144 فیبر نوری را در یک واحد فشرده دارند، که این ویژگی به کاهش فضای لازم برای اتصالات و افزایش کارایی شبکهها کمک میکند. بدنه کانکتور از مواد پلاستیکی مقاوم مانند پلیکربنات یا ABS ساخته شده است که از آسیبهای مکانیکی و محیطی در برابر فیبرهای نوری محافظت میکند. طراحی کانکتور بهگونهای است که فیبرها به صورت ردیفی درون یک محفظه قرار میگیرند، که این ترتیب به کاربران این امکان را میدهد که اتصالات سریع و مؤثری را ایجاد کنند. همچنین، این کانکتورها معمولاً دارای مکانیزم قفل هستند که از جابجایی ناخواسته و تلفات نوری جلوگیری میکند. نوعهای مختلفی از کانکتورهای MPO، از جمله APC (Angled Physical Contact) و UPC (Ultra Physical Contact)، برای کاربردهای مختلف و نیازهای خاص شبکهها طراحی شدهاند. این ویژگیها باعث میشود که کانکتورهای MPO گزینهای ایدهآل برای زیرساختهای پیچیده و دیتا سنترها باشند.
بدنه کانکتور: بدنه اصلی کانکتور MPO معمولاً از مواد پلیمری با کیفیت بالا، مانند ABS (آکریلونیتریل بوتادین استایرن) یا PC (پلی کربنات) ساخته میشود. این مواد نه تنها مقاومت در برابر فشار و آسیبهای فیزیکی را فراهم میکنند، بلکه به کاهش وزن و افزایش قابلیت حمل و نقل کانکتور کمک میکنند. بدنه کانکتور طراحی شده است تا اطمینان حاصل شود که فیبرها درون آن به درستی قرار گرفته و از هم جدا نمیشوند. همچنین، بدنه معمولاً دارای قفلهای مکانیکی است که اتصال ایمن را تضمین میکند. قفلها به گونهای طراحی شدهاند که در صورت نیاز، به آسانی قابل باز و بسته شدن باشند، بدون آنکه به فیبرها آسیب برسد.

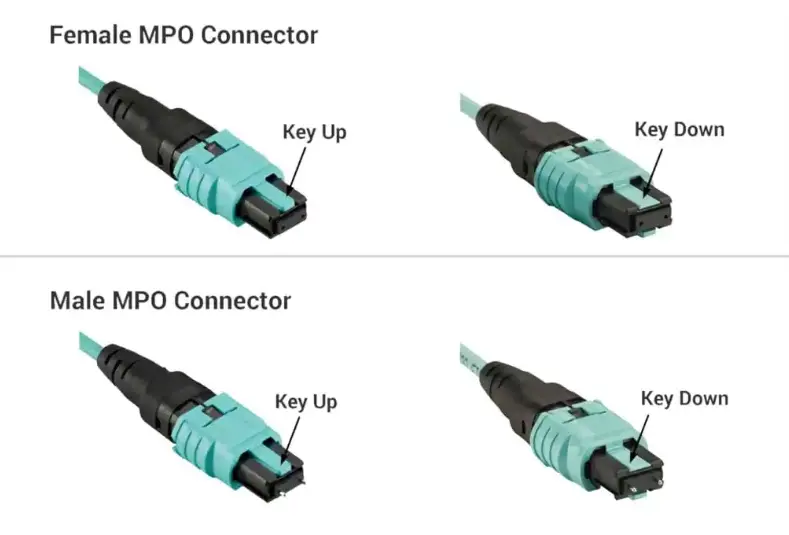

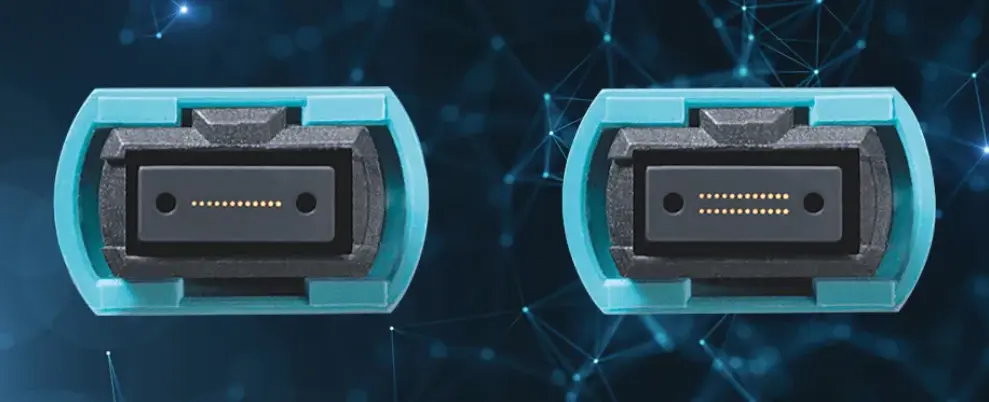

پینهای همراستایی (Alignment Pins): این پینها که معمولاً از جنس سرامیک یا فلز ساخته میشوند، برای همراستایی دقیق فیبرها در کانکتور طراحی شدهاند. پینهای همراستایی به دقت قرارگیری فیبرها کمک میکنند و از تلفات نوری جلوگیری میکنند. به طور معمول، کانکتورهای MPO دارای دو یا چهار پین همراستایی هستند که در قسمت عقب کانکتور قرار دارند. این پینها به گونهای طراحی شدهاند که به آسانی درون سوراخهای مشخص شده قرار گیرند و همراستایی دقیق را فراهم کنند. دقت در همراستایی از اهمیت بالایی برخوردار است، زیرا هر گونه عدم دقت میتواند منجر به تلفات نوری بالا و کاهش کیفیت سیگنال شود.
پوشش محافظ (Protective Housing): پوشش محافظ کانکتور، فیبرها و اتصالات داخلی را در برابر آسیبهای فیزیکی و محیطی محافظت میکند. این پوشش معمولاً ضد آب و گرد و غبار است و به طول عمر کانکتور کمک میکند. طراحی این پوشش به گونهای است که در محیطهای مختلف، از جمله محیطهای صنعتی و خارج از ساختمان، عملکرد مطلوبی را ارائه دهد. همچنین، پوشش محافظ معمولاً به گونهای طراحی میشود که نصب و جداسازی کانکتور را آسانتر کند. این امر به ویژه در موقعیتهایی که نیاز به تعمیر و نگهداری مکرر وجود دارد، بسیار حائز اهمیت است.
ماژولهای فیبر نوری (Optical Fiber Cassettes): در برخی از کانکتورهای MPO، ماژولهای فیبر نوری به کار میروند که امکان تعویض و تغییر سریع فیبرها را فراهم میکنند. این ماژولها میتوانند شامل فیبرهای مختلفی با انواع مختلفی از نوعهای نوری (Single-mode و Multi-mode) باشند. این ویژگی به کاربران این امکان را میدهد که با توجه به نیازهای خاص شبکه، نوع فیبر نوری را انتخاب و نصب کنند. به عنوان مثال، در یک شبکه که نیاز به انتقال دادههای با سرعت بالا دارد، میتوان از فیبرهای Single-mode استفاده کرد، در حالی که در شبکههای محلی، فیبرهای Multi-mode ممکن است کافی باشند.
انواع کانکتورهای MPO

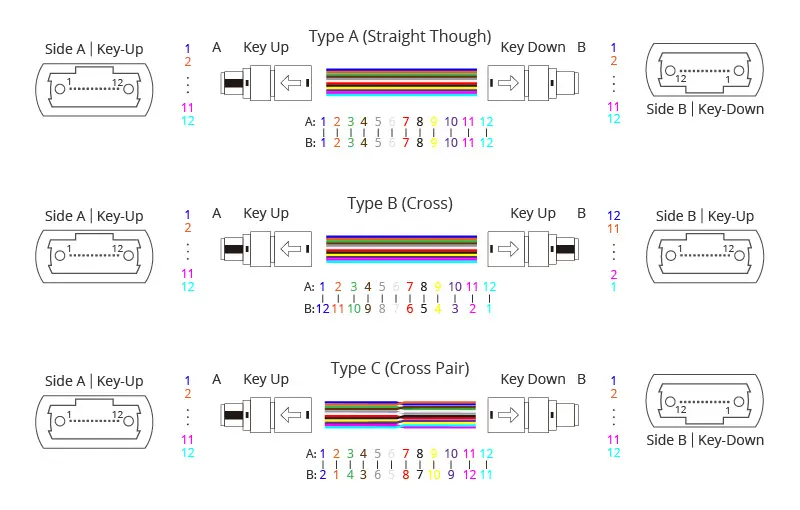

کانکتور نوع A: در این نوع کانکتور، ترتیب فیبرها به گونهای است که خروجی آنها با ورودی دستگاهها همراستا است. این نوع معمولاً در اتصال مستقیم به تجهیزات نوری استفاده میشود. به عنوان مثال، در یک شبکه FTTH، یک کانکتور MPO نوع A میتواند به آسانی به OLT (Optical Line Terminal) متصل شود. این طراحی باعث میشود که کانکتور به طور مستقیم سیگنال را از منبع به مقصد منتقل کند و تلفات نوری را به حداقل برساند. همچنین، این نوع کانکتورها معمولاً در شبکههای ارتباطی با نیاز به سرعت بالا و پهنای باند زیاد به کار میروند، زیرا همراستایی دقیق فیبرها در این نوع کانکتورها تضمین شده است.
کانکتور نوع B: در این نوع کانکتور، ترتیب فیبرها در سمت A برعکس سمت B میباشد. این نوع کانکتورها معمولاً برای کاربردهای خاصی طراحی شدهاند و به کاربران این امکان را میدهند که اتصالهای مختلف را بدون نیاز به تغییر کابلها انجام دهند. به عنوان نمونه، در شبکههای PON (Passive Optical Network)، کانکتورهای MPO نوع B میتوانند به عنوان یک ابزار برای تقسیم سیگنال بین چندین کاربر استفاده شوند. این ویژگی به کاربران این امکان را میدهد که به راحتی شبکه را گسترش دهند و به نیازهای مختلف پاسخ دهند. همچنین، کانکتورهای نوع B معمولاً در سناریوهای خاصی استفاده میشوند که نیاز به انعطافپذیری بیشتری در اتصالات وجود دارد.
عملکرد نوری
عملکرد نوری کانکتورهای MPO (Multi-fiber Push On) تحت تأثیر دو پارامتر کلیدی، یعنی تلفات نوری (Insertion Loss) و تلفات بازتاب (Return Loss) قرار دارد. تلفات نوری به میزان کاهش قدرت سیگنال نوری هنگام عبور از کانکتور اشاره دارد و مقدار ایدهآل برای این نوع کانکتورها معمولاً باید کمتر از 0.35 دسیبل (dB) باشد. این تلفات به کیفیت ساخت کانکتور، نوع فیبر نوری و شرایط اتصال بستگی دارد. از سوی دیگر، تلفات بازتاب نمایانگر میزان نوری است که به سمت منبع بازمیگردد و بهویژه در شبکههای حساس به تداخل، اهمیت زیادی دارد. کانکتورهای APC (Angled Physical Contact) معمولاً دارای تلفات بازتاب بالای 60 دسیبل هستند که نشاندهنده عملکرد عالی آنها در کاهش تداخل نوری است. در مقابل، کانکتورهای UPC (Ultra Physical Contact) معمولاً تلفات بازتابی بین 50 تا 55 دسیبل دارند. بهمنظور تضمین کارایی بهینه شبکه، کانکتورهای MPO باید تحت آزمونهای نوری استاندارد قرار گیرند تا اطمینان حاصل شود که تلفات نوری و بازتاب در محدوده مجاز قرار دارند. این پارامترها بهطور مستقیم بر کیفیت سیگنال و عملکرد کلی شبکه تأثیر میگذارند.
استانداردها و تطابقها
کانکتورهای MPO (Multi-fiber Push On) باید با استانداردهای بینالمللی معتبر جهت تضمین کیفیت و عملکرد مطابقت داشته باشند. از جمله این استانداردها میتوان به TIA/EIA-604-5 و IEC 61754-7 اشاره کرد. استاندارد TIA/EIA-604-5 به مشخصات فنی، طراحی و عملکرد کانکتورهای فیبر نوری میپردازد و مشخصات لازم برای اندازهگیری تلفات نوری و بازتاب را ارائه میدهد. از سوی دیگر، استاندارد IEC 61754-7 به مشخصات فیزیکی و مهندسی کانکتورهای MPO و ترتیب قرارگیری فیبرها در داخل کانکتور میپردازد. این استانداردها شامل جزئیاتی نظیر ابعاد، تحملها، و روشهای تست برای ارزیابی عملکرد نوری کانکتورها هستند. تطابق با این استانداردها اطمینان میدهد که کانکتورهای MPO میتوانند در کاربردهای مختلفی از جمله دیتا سنترها و شبکههای مخابراتی با کارایی بالا مورد استفاده قرار گیرند. همچنین، رعایت این استانداردها به کاهش تلفات نوری و بازتاب در شبکههای فیبر نوری کمک میکند و به بهبود کیفیت سیگنال نوری منجر میشود. در نهایت، این تطابق با استانداردها به کاربران اطمینان میدهد که کانکتورهای مورد استفاده در شبکههایشان از نظر کیفیت و عملکرد در سطح مطلوبی قرار دارند.
مدیریت کابل و نصب

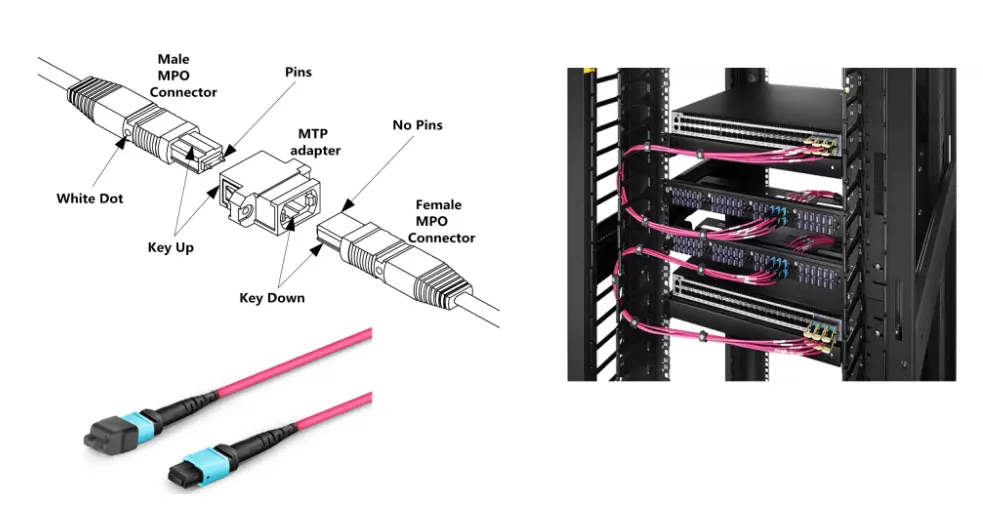

کانکتورهای MPO (Multi-fiber Push On) به دلیل طراحی پلاگ اند پلی (Plug and Play) خود، نصب و راهاندازی آسانی دارند که بهویژه در محیطهای پیچیده مانند دیتا سنترها و شبکههای تجاری بسیار حیاتی است. این طراحی به کاربران این امکان را میدهد که بدون نیاز به جوش دادن فیبرها، به سرعت کانکتورها را متصل و قطع کنند. این ویژگی به کاهش زمان و هزینههای نصب کمک میکند و قابلیت انعطافپذیری در مدیریت اتصالات را افزایش میدهد. همچنین، کانکتورهای MPO معمولاً با کابلهای فشرده طراحی میشوند که به راحتی در رکها و فضاهای محدود نصب میشوند، که این امر به بهینهسازی فضای موجود و کاهش شلوغی در اتصالات کمک میکند. مدیریت کابلها در کانکتورهای MPO با استفاده از طراحی خاصی که برای نظمدهی و جلوگیری از گرهخوردگی کابلها تعبیه شده، بهبود یافته است. با این حال، برای حفظ کارایی و کیفیت شبکه، لازم است که اتصالات بهطور منظم بررسی و تست شوند. در نهایت، طراحی آسان و کاربرپسند کانکتورهای MPO، آنها را به یک گزینه ایدهآل برای سازمانهایی که به دنبال افزایش کارایی و کاهش هزینهها در زیرساختهای نوری خود هستند، تبدیل میکند.
قابلیت ارتقاء و مقیاسپذیری

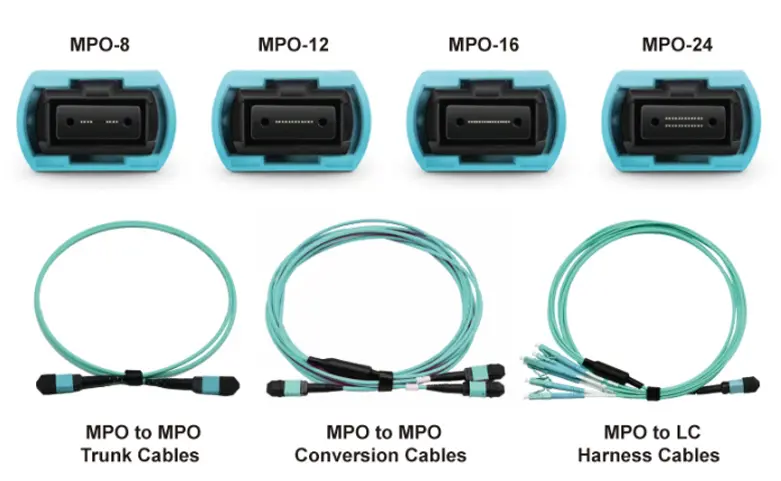

کانکتورهای MPO (Multi-fiber Push On) به دلیل قابلیت ارتقاء و مقیاسپذیری خود، به عنوان یک راهحل موثر در طراحی و توسعه شبکههای فیبر نوری شناخته میشوند. این کانکتورها به کاربران این امکان را میدهند که به سادگی و بدون نیاز به تغییر زیرساختهای موجود، ظرفیت شبکه را افزایش دهند. به عنوان مثال، در صورت نیاز به افزایش ظرفیت انتقال داده، کاربران میتوانند به راحتی از کابلهای MPO با تعداد فیبر بیشتر (مانند 24 یا 48 فیبر) استفاده کنند، بدون اینکه نیازی به تعویض تجهیزات یا کانکتورهای قبلی باشد. این ویژگی به ویژه در دیتا سنترها و شبکههای بزرگ که به انعطافپذیری و سرعت در پاسخ به نیازهای متغیر بازار احتیاج دارند، بسیار مهم است. علاوه بر این، طراحی ماژولار کانکتورهای MPO به کاربران این امکان را میدهد که اتصالات را با حداقل اختلال در عملکرد شبکه انجام دهند. بهعلاوه، این کانکتورها امکان پیکربندیهای مختلفی را فراهم میآورند که میتواند به بهینهسازی هزینهها و زمان نصب منجر شود. در نهایت، قابلیت ارتقاء و مقیاسپذیری کانکتورهای MPO به افزایش کارایی و دوام شبکههای فیبر نوری کمک میکند، که این امر برای پاسخگویی به تقاضای رو به رشد انتقال داده حیاتی است.
کاربردهای خاص

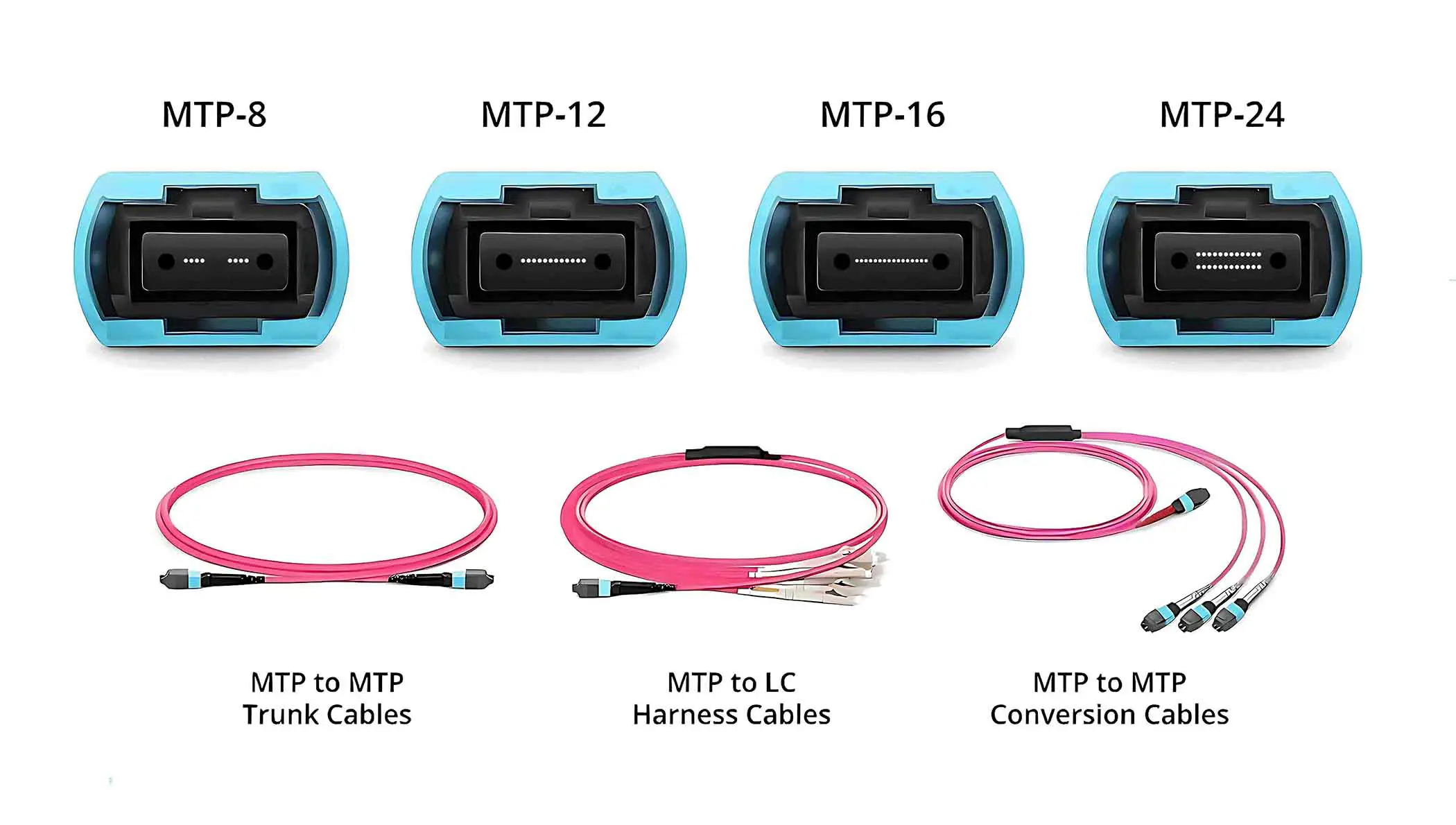

کانکتورهای MPO (Multi-fiber Push On) به دلیل ویژگیهای خاص خود، در چندین حوزه کاربردی مهم مورد استفاده قرار میگیرند. یکی از کاربردهای اصلی آنها در دیتا سنترها است، جایی که نیاز به انتقال حجم بالایی از دادهها در فواصل کوتاه وجود دارد. این کانکتورها میتوانند به طور همزمان چندین فیبر نوری را مدیریت کنند و به این ترتیب، امکان انتقال سریع و کارآمد دادهها را فراهم میآورند.علاوه بر دیتا سنترها، کانکتورهای MPO در شبکههای مخابراتی و زیرساختهای ارتباطی نیز به کار میروند. در این زمینه، آنها به کاهش تلفات نوری و افزایش ظرفیت انتقال در شبکههای فیبر نوری کمک میکنند.همچنین، این کانکتورها بهویژه در کاربردهای 5G و شبکههای نسل جدید بسیار حیاتی هستند، زیرا نیاز به سرعتهای بالای انتقال داده و قابلیت ارتقاء آسان در این شبکهها وجود دارد. در صنعت پزشکی و تجهیزات آزمایشگاهی نیز، کانکتورهای MPO برای انتقال دادههای حسگرها و تجهیزات پزشکی با دقت بالا به کار میروند.در نهایت، این کانکتورها در سیستمهای نظارت و کنترل صنعتی نیز مورد استفاده قرار میگیرند، جایی که نیاز به اتصال سریع و پایدار بین دستگاهها و حسگرها وجود دارد. این ویژگیها موجب میشود که کانکتورهای MPO به یک گزینه ایدهآل برای بسیاری از برنامههای مدرن و پیشرفته تبدیل شوند.
نمونههای عملی از کاربرد کانکتورهای MPO
دیتاسنترها: در دیتاسنترهای بزرگ مانند دیتاسنترهای Microsoft و Amazon, کانکتورهای MPO به عنوان بخش جداییناپذیر از زیرساختهای شبکه مورد استفاده قرار میگیرند. این کانکتورها به کاهش پیچیدگی کابلکشی و افزایش سرعت نصب کمک میکنند، به طوری که چندین سرور میتوانند به راحتی به یکدیگر متصل شوند. به عنوان مثال، در یک دیتاسنتر که نیاز به انتقال دادههای با حجم بالا دارد، استفاده از کانکتورهای MPO میتواند به طور قابل توجهی زمان نصب را کاهش دهد و در عین حال از تلفات نوری جلوگیری کند. این ویژگیها باعث میشود که دیتاسنترها بتوانند به راحتی به نیازهای فزاینده کاربران پاسخ دهند و در عین حال هزینههای عملیاتی خود را کاهش دهند.
شبکههای 5G: در شبکههای نسل پنجم (5G)، کانکتورهای MPO برای اتصال ایستگاههای پایه به شبکه اصلی استفاده میشوند. با توجه به نیاز به پهنای باند بالا و تأخیر کم، این کانکتورها به عنوان یک راهکار مؤثر در ارتباطات بیسیم مدرن شناخته میشوند. به عنوان نمونه، در پیادهسازی شبکه 5G در شهرهای بزرگ، کانکتورهای MPO به دلیل قابلیت انتقال دادههای با سرعت بالا و کاهش تلفات سیگنال، انتخاب اول مهندسان شبکه هستند. این ویژگیها به اپراتورهای شبکه این امکان را میدهد که خدمات با کیفیتتری را به مشتریان خود ارائه دهند و در عین حال به گسترش سریع شبکه کمک کنند.
سیستمهای ارتباطی در صنایع خودروسازی: در کارخانههای خودروسازی مانند BMW و Volkswagen, کانکتورهای MPO برای انتقال دادههای حسگرها و تجهیزات اتوماسیون استفاده میشوند. این کانکتورها به بهبود کارایی و کاهش زمان پاسخدهی سیستمهای خودکار کمک میکنند. به عنوان مثال، در خط تولید یک کارخانه خودروسازی، کانکتورهای MPO میتوانند به عنوان ابزارهایی برای اتصال حسگرها به سیستمهای کنترلی عمل کنند، که این امر به بهبود دقت و سرعت تولید کمک میکند. همچنین، در صورت نیاز به تغییر یا تعمیر تجهیزات، استفاده از کانکتورهای MPO میتواند زمان downtime را کاهش دهد و کارایی کل خط تولید را بهبود بخشد.
چالشها و محدودیتها
پیچیدگی در نصب و مدیریت: اگرچه MPOها به دلیل طراحی ماژولار خود نصب آسانی دارند، اما مدیریت و سازماندهی کابلهای متعدد میتواند چالشبرانگیز باشد. این موضوع بهخصوص در محیطهای شلوغ مانند دیتا سنترها که تعداد زیادی کابل و کانکتور وجود دارد، به وضوح محسوس است.
تفاوت در استانداردها: وجود چندین نوع استاندارد برای کانکتورهای MPO (مانند 12، 24، 48 فیبر) میتواند منجر به سردرگمی در انتخاب و تطابق با تجهیزات مختلف شود. این موضوع میتواند چالشهایی در زمان نصب و نگهداری ایجاد کند.
تلفات نوری و بازتاب: در صورت عدم نصب صحیح یا استفاده از کابلهای بیکیفیت، تلفات نوری و بازتاب در کانکتورهای MPO ممکن است افزایش یابد. این مشکل میتواند منجر به کاهش کیفیت سیگنال و کارایی شبکه شود.
حساسیت به گرد و غبار و آلودگی: کانکتورهای MPO به شدت نسبت به آلودگی و گرد و غبار حساس هستند. وجود ذرات خارجی میتواند بر روی سطوح اتصال تأثیر منفی گذاشته و منجر به تلفات نوری بیشتر شود. بنابراین، نیاز به تمیزی مداوم و مراقبت از این کانکتورها وجود دارد.
محدودیت در طول کابل: در حالی که MPOها برای انتقال دادهها در فواصل کوتاه بهینه شدهاند، استفاده از آنها در فواصل طولانیتر نیازمند استفاده از تقویتکنندهها یا تکنیکهای دیگر است که ممکن است هزینهبر باشد.
قیمت و هزینههای نصب: در مقایسه با کانکتورهای سنتی، هزینههای اولیه و نصب کانکتورهای MPO ممکن است بالاتر باشد. همچنین، هزینههای نگهداری و تعمیرات نیز ممکن است در صورت بروز مشکلات در سیستمهای پیچیده افزایش یابد.
محدودیت در پیکربندی: در حالی که MPOها دارای قابلیت پیکربندیهای مختلفی هستند، اما این پیکربندیها ممکن است با برخی از تجهیزات قدیمی یا غیرمناسب سازگار نباشند، که میتواند به محدودیتهایی در استفاده از این کانکتورها در برخی از محیطها منجر شود
نیاز به تجهیزات خاص برای تست: برای ارزیابی عملکرد کانکتورهای MPO، نیاز به تجهیزات تست خاص و پیشرفته وجود دارد. این تجهیزات ممکن است هزینهبر بوده و در دسترس نباشند، که میتواند مانع از مدیریت صحیح کیفیت شبکه شود.
این چالشها و محدودیتها، نیاز به توجه و برنامهریزی مناسب در زمان طراحی و پیادهسازی شبکههای مبتنی بر کانکتورهای MPO را برجسته میکند.
نتیجهگیری
کانکتورهای MPO به عنوان یک ابزار مؤثر در شبکههای فیبر نوری، با طراحی و ساختار خاص خود، امکان اتصال چندین فیبر نوری در یک کانکتور واحد را فراهم میکنند. با مزایای متعدد مانند کاهش فضای مورد نیاز، سرعت نصب و کاهش هزینهها، این کانکتورها در انواع مختلف شبکهها و سیستمها به کار میروند. با این حال، نیاز به دقت در همراستایی و نصب صحیح آنها نیز وجود دارد که باید در طراحی و اجرای پروژهها مدنظر قرار گیرد. همچنین، با توجه به پیشرفتهای فناوری و افزایش تقاضا برای خدمات ارتباطی با کیفیت بالا، انتظار میرود که استفاده از کانکتورهای MPO در آینده بیشتر شود و به عنوان بخشی اساسی از زیرساختهای ارتباطی مدرن در نظر گرفته شود.
